造纸行业是钛白粉“”的第三大用户，作为纸填料主要用在高级纸张和薄型纸张中，在纸张中加入钛白粉。可使纸张具有较好的白度，光泽好、强度高，薄而光滑，印刷时不穿透，质量轻。造纸用钛白粉一般使用未经表面处理的锐钛型钛白粉，可以起到荧光增白剂的作用，增加纸张的白度，但层压纸要求使用经过表面处理的，以满足耐光、耐热的要求。
在造纸行业中，低档纸因考虑生产成本一般不会使用钛白粉，主要使用瓷土、滑石粉、碳酸钙等，但是他们会降低纸张的强度、增加纸张的重量。装饰纸、圣经纸和纸币（如：字典、画报、杂志封面、计算机、钞票、复印机纸和装饰纸等）中一定要使用钛白粉，使用钛白粉的纸张，白度好、强度高、有光泽、薄而光滑、印刷时不穿透，在相同条件下不透明度比碳酸钙、滑石粉高10倍，重量也能减轻15%~30%。
钛白粉在造纸中另一重要应用领域即装饰纸，也称为钛白纸，主要用于制作家具、地板、壁纸等的原材料。在国内，装饰纸使用的钛白量远远高于其它品种，据不完全估计，国内用于装饰纸的钛白粉每年超过3万吨。装饰纸中钛白用量20%～40%，其它纸中钛白1%～5%。这种形势是由我国的消费水平决定的。由于对房屋装修、高档家具的大量需求，装饰纸的用量逐渐上升；圣经纸由于使用钛白作原料，成本远远高于普通纸，鉴于国内的消费水平，圣经纸的市场很有限；而造币纸的制造使用更是受到国家的控制，用量相对平稳，不会对钛白市场产生影响。
顾名思义，装饰纸即起到装饰作用的纸，因此其对产品的抗老化有很高的要求，因此必须使用金红石型钛白粉；更多的金红石型钛白粉是使用在高灰份的纸张中，这种高灰份的纸张必须使用金红石型钛白粉，因为锐钛型钛白粉的遮盖力达不到要求。锐钛型钛白粉均用在低灰份的纸张中，如圣经纸和纸币等，圣经纸要求纸张有很好的不透明度，一般使用锐钛型钛白粉即可满足；造币纸也要求很好的不透明度，主要也使用锐钛型。因此，不同的纸品对钛白粉的性能有着不同的要求。
（2）两种工艺钛白粉在纸品应用中的比较

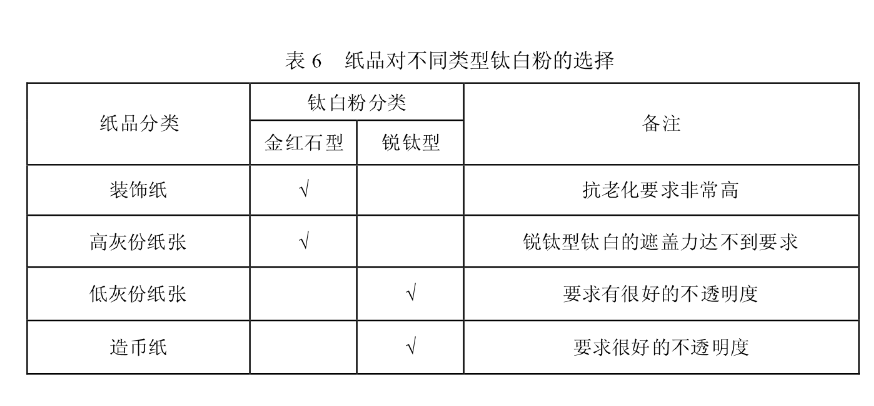

无论哪种纸（原纸），其制作流程是相同的，只是根据纸张最后成型的需求来选择使用哪种工艺的钛白粉不同晶型的产品，以下是不同纸品对不同类型钛白粉的选择，见表6。
从表6中可以看出，不同用途的纸品对应选择的钛白粉品种也各有不同，金红石钛白粉抗氧化性好，耐候性好，主要用于装饰纸及耐候、高灰份的纸张；而锐钛型产品则用于对耐候要求不高、透明性较差的低灰份的纸张。虽然氯化法工艺与硫酸法工艺都能生产金红石型钛白粉，但是氯化法工艺生产的钛白粉的白度、金红石晶型含量、特别是成品的稳定性都优于硫酸法，适合用在装饰纸及高灰份纸张中；而造币纸及低灰份纸张中则必须用硫酸法锐钛型产品，以更好的满足两种纸张对钛白粉不透明度的要求。
此外，我们在选择钛白粉产品时还需考虑纸厂本身的因素，因为对于造纸厂来说决定其选用何种钛白粉的主要原因是造纸的成本，也就是钛白的性价比。由于钛白粉在造纸中的成本比例高达30～50%，因此造纸厂在满足用户要求的情况下，对选择钛白粉可以说是斤斤计较。
